一、檢驗背景：

大型游樂設施是指用于經營目的，承載乘客游樂的設施，其范圍規定為設計最大運行線速度大于或者等于2m/s，或者運行高度距地面高于或者等于2m的載人大型游樂設施。大型游樂設施是在運行過程中，涉及人民生命安全、危險性較大的特種設備之一，為確保游樂設施的安全運行, 國家頒布了一系列法規和標準對游樂設施的設計、制造、安裝、運行、檢驗和修理等各環節進行了嚴格規定，而無損檢測技術在游樂設施的制造、安裝和檢驗過程中得到廣泛應用，對質量控制起到十分關鍵的作用。

目前在游樂設施制造和安裝過程中，只采用上述法規標準規定的射線、超聲、磁粉和滲透四種常規檢測方法，基本上沒有技術難點。但在實際開展游樂設施定期檢驗過程中，根據游樂設施的失效位置，還采用一些新的快速檢測方法，如：采用電磁方法來快速檢測鋼部件的表面裂紋和鋼絲繩的斷絲，采用磁記憶檢測方法來快速檢測鐵磁性金屬受力部件的疲勞損傷和高應力集中部位，采用應力測試方法測試結構件的應力和變形，等等。

二、檢驗現狀：

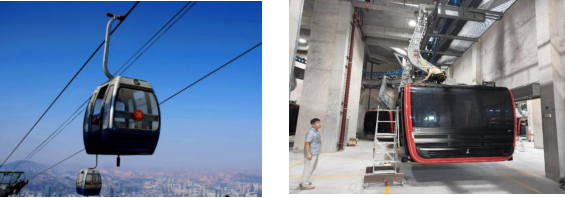

索道纜車吊廂作為觀光景區的重要設施，生產制造過程中會對其鋼結構進行防腐處理，以提高其使用壽命，鋼結構件一般采用熱鍍鋅防腐工藝處理。目前，纜車吊廂結構件的探傷檢測通常依賴傳統的檢測技術，如目視檢測、滲透檢測和磁粉檢測。在實際檢測過程中，由于鋼結構件表面覆有鍍鋅層，這些方法需要去除表面涂層和進行復雜的表面清潔處理，檢測效率低且增加了后處理的成本。滲透檢測技術無法對近表面的缺陷進行探傷，而且滲透劑等試劑殘留會對環境造成污染。并且受人為因素的干擾，它們可能無法及時檢測到裂紋缺陷，如果任由裂紋不斷發展擴散，會造成極為嚴重的安全事故。

三、檢驗方法：

交流電磁場檢測（簡稱ACFM）技術是一種新型的無損檢測和技術，其工作原理是激勵線圈在工件中感應出均勻的交變電流，感應電流在裂紋、腐蝕等缺陷位置產生擾動，基于電場擾動引起空間磁場畸變原理，利用檢測傳感器捕獲空間磁場畸變信號，從而實現缺陷的檢測與評估。

四、檢驗過程：

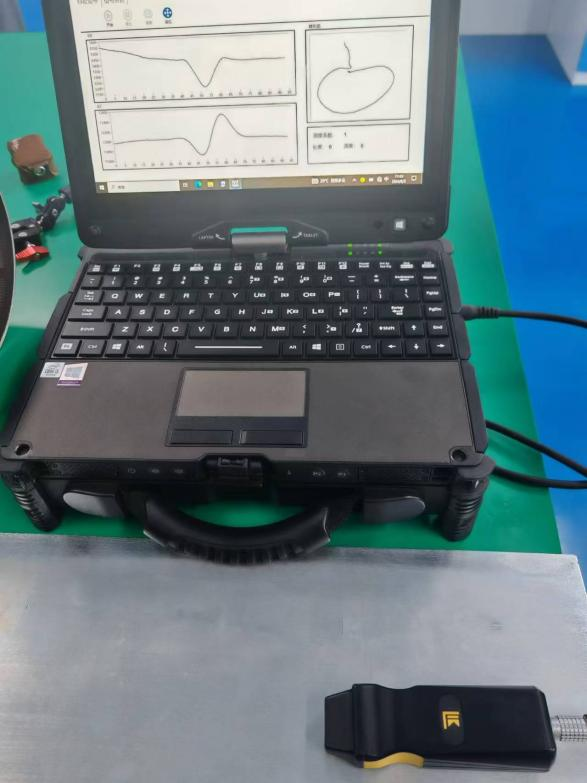

我們根據實際檢測環境和工件材質，制作了400*400mm的鍍鋅層碳鋼試塊，試塊上邊有不同尺寸大小的人工刻槽作為模擬缺陷，缺陷大小分別為10mm、6mm和3mm。采用筆式探頭進行鍍鋅層試塊的檢測，同時，檢測設備采用濟寧魯科檢測器材公司生產的LKACFM-X1型號交流電磁場檢測系統。

五、ACFM技術優勢：

在ACFM的檢測過程中，無需耦合劑、磁懸液等耗材，節約成本，對環境無污染，并且檢測結果可以圖像進行保存，便于記錄和溯源；

與渦流檢測技術比較，能夠?qū)Ψ氰F磁性材料進行檢測，有效透入深度大；

與射線檢測技術比較，能夠進行實時進行缺陷判定，檢測效率高，方便快捷，采用電磁感應原理，無需擔心輻射防護問題；

與超聲檢測技術比較，無需耦合劑和打磨處理，檢測靈敏度高，受檢測環境影響較小。

六、典型應用：

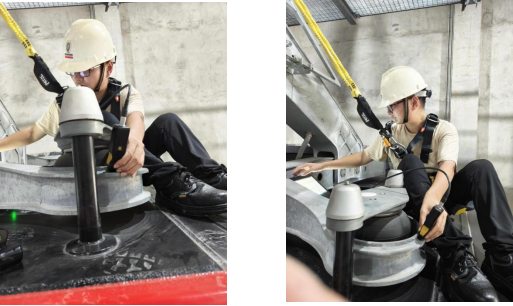

大型游樂設施吊廂鍍鋅鋼結構件現場檢測
