交流電磁場檢測原理：

交流電磁場檢測（簡稱ACFM）技術工作原理是激勵線圈在工件中感應出均勻的交變電流，感應電流在裂紋、腐蝕等缺陷位置產生擾動，電場擾動從而引起空間磁場發生畸變，利用傳感器獲得空間磁場畸變信號，從而實現缺陷的檢測與評估，檢測原理圖如下所示。

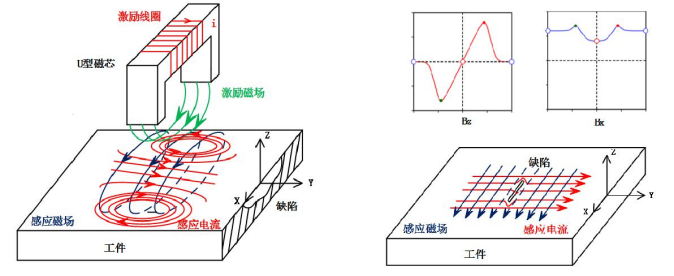

圖1 ACFM檢測原理示意圖

在小接管檢測方面ACFM技術優勢：

1、相對于常規的磁粉、滲透和超聲檢測方法，ACFM技術無需打磨處理，不需要耦合劑，磁懸液等耗材，可以檢測表面開口及近表面埋藏缺陷；

2、相對于射線檢測方法，ACFM技術檢測效率高，不需要擔心輻射防護問題，對人體和環境無危害；

3、對于不同直徑和結構的小接管，ACFM技術可以定制探頭，以滿足各種工況需求。

檢測儀器及使用探頭：

檢測設備采用國產LKACFM-X1型交流電磁場檢測儀，ACFM檢測儀如圖2所示，檢測探頭為筆式檢測探頭，由雷莫線與儀器相連，由于小接管直徑較小，常規的筆式平面探頭（見圖3左）不能滿足檢測要求，還專門制作了對應直徑大小的筆式弧面探頭（見圖3右）。

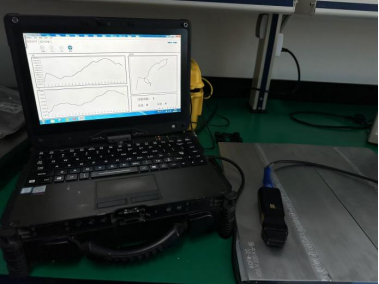

圖2 ACFM檢測儀器

圖3 筆式平面探頭（左）和筆式弧面探頭（右）

檢測結果：

小接管工件上共有四處人工刻槽缺陷，可檢出三處缺陷，一處缺陷未檢出，各缺陷位置及檢測結果如下：

缺陷1：缺陷位置及圖像如下，使用筆式弧面探頭。

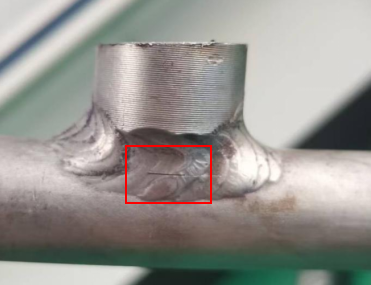

圖4 小接管缺陷1示意圖

檢測結果圖：

圖5 缺陷1檢測Bx（左）、Bz（中）及蝶形圖（右）

缺陷2：缺陷位置及圖像如下：使用筆式弧面探頭

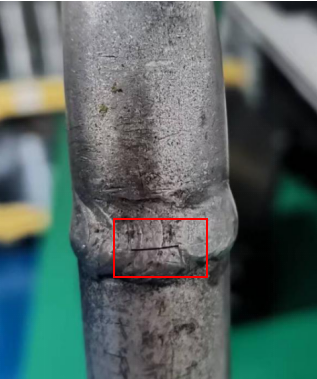

圖6 小接管缺陷2示意圖

檢測結果圖：

圖7 缺陷2檢測Bx（左）、Bz（中）及蝶形圖（右）

缺陷3：缺陷位置及圖像如下：使用筆式弧面探頭

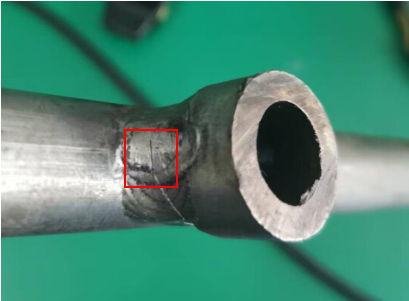

圖8 小接管缺陷3示意圖

檢測結果圖：

圖9 缺陷3檢測Bx（左）、Bz（中）及蝶形圖（右）

缺陷4：缺陷位置及圖像如下：使用筆式平面探頭

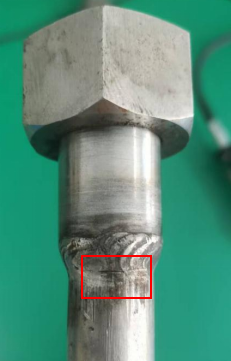

圖10 小接管缺陷4示意圖

檢測結果圖：

圖11 缺陷4檢測Bx（左）、Bz（中）及蝶形圖（右）

結論：缺陷3未出現明顯缺陷圖像，僅Bx有缺陷回波信號，Bz信號有明顯提離，總結為探頭貼合效果不好，容易提離。缺陷1、2和4都能檢測出缺陷，有明顯的缺陷特征信號。
