一、檢驗背景：

換熱器，是將熱流體的部分熱量傳遞給冷流體的設備，又稱熱交換器。換熱器是化工、石油、動力、食品及其它許多工業部門的通用設備，在生產中占有重要地位。熱交換管在使用中一直處于高溫、高壓、腐蝕等不同的環境下，隨著使用時間的延長，不同程度可能會出現腐蝕、裂紋等缺陷，因而在役檢測熱交換管成為許多化工企業的迫切需求。

二、檢驗現狀：

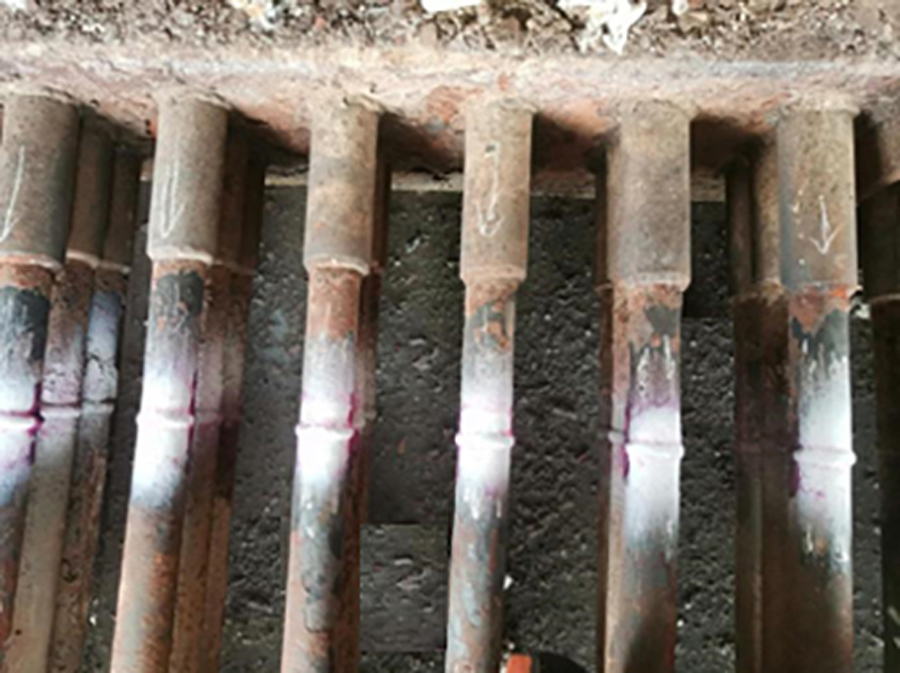

目前，換熱管焊縫檢測方法仍以常規檢測為主，包括滲透檢測，磁粉檢測和射線檢測，但滲透檢測及磁粉檢測受到作業空間限制，只能對第一排換熱管的上半部進行檢驗。并且需要對管道進行提前打磨，費時費力。射線檢測可以做到全檢，但檢測成本較高，且存在安全風險。

三、檢驗方法：

交流電磁場檢測（簡稱ACFM）技術是基于電磁感應原理的結構表面或近表面缺陷非接觸無損檢測方法。可以通過制作適用于不同管徑的楔塊對缺實現對小徑管對接焊縫的穩定檢驗，且筆式探頭可穿過排管空間，對所有管道進行檢測，無需擔心漏檢。

四、技術優勢：

1、可根據管徑定制楔塊，實現排管焊縫的全檢測，避免了磁粉和滲透檢測作業空間受限的缺點；

2、適用于碳鋼、不銹鋼、鋁合金等多種材料，解決磁粉檢測無法對異種鋼對接焊縫檢測的問題；

3、對環境及人體無污染，避免射線檢測存在的安全問題。即時輸出結果，提高了檢驗效率。

五、典型應用：

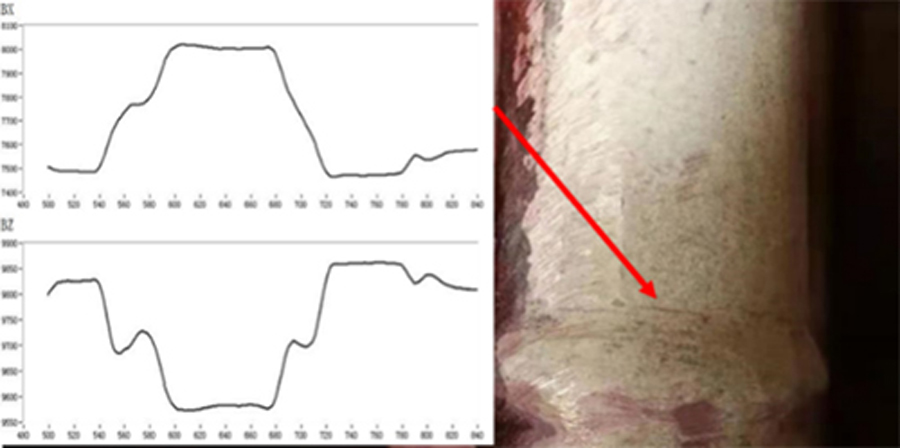

1、熱交換器排管對接焊縫疲勞裂紋的檢測；

2、異種鋼對接管道焊縫表面缺陷的檢測。
