攻克管道安全“心腹大患”—支管角焊縫

在工業生產的血脈網絡中，管道系統如同人體的血管，支撐著石油、化工、能源等關鍵行業的穩定運行。而支管角焊縫，作為管道與設備連接的核心節點，卻長期面臨著“先天結構復雜、后天易生缺陷”的困境。這些隱藏在焊縫表面的裂紋、氣孔等問題，如同潛伏的“定時炸彈”，隨時可能因振動、壓力波動引發開裂失效，造成災難性的安全事故。

一、支管角焊縫：工業管道的“高危薄弱點”

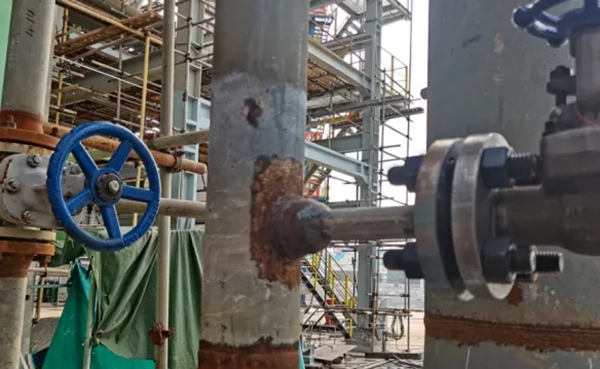

支管角焊縫是壓力容器及管道系統中最常見的連接結構，小到傳感器套管，大到主管與支管的銜接，都離不開它的身影。與結構規整的對接焊縫不同，支管角焊縫的接頭形狀復雜、坡口角度多變，這不僅給焊接工藝帶來了極大挑戰，更讓后續的缺陷檢測成為了行業難題。

從缺陷危害來看，支管角焊縫的表面缺陷遠比內部缺陷更為致命。裂紋、未熔合等線性缺陷極易形成應力集中區，在管道運行過程中，受介質壓力、設備振動、溫度變化等因素影響，這些缺陷會不斷擴展，最終導致焊縫開裂、介質泄漏。統計數據顯示，在管道失效事故中，超過40%的故障源于支管角焊縫缺陷，其安全隱患不容小覷。更棘手的是，支管角焊縫的檢測環境十分苛刻。在工藝管道密集的設備區，檢測空間往往極為狹小，傳統大型檢測設備難以施展；同時，焊縫表面凹凸不平、形狀不規則，進一步增加了檢測難度。長期以來，行業內亟需一種高效、精準、適應性強的檢測技術，破解支管角焊縫的檢測困局。

二、傳統檢測技術的“痛點”：為何難以勝任？

在交流電磁場檢測（ACFM）技術出現之前，行業內主要依賴超聲檢測、渦流檢測、射線檢測等傳統無損檢測方法，但這些技術在支管角焊縫檢測中均存在明顯短板。

超聲檢測（UT）是工業檢測中應用廣泛的技術，其原理是通過缺陷反射波識別內部缺陷，但它對表面缺陷的檢測靈敏度極低。更關鍵的是，支管角焊縫的復雜結構會導致探頭耦合不良，聲束無法全面覆蓋焊縫截面，形成大量檢測盲區，極易造成缺陷漏檢。

渦流檢測（ET）作為一種非接觸式電磁檢測技術，通過線圈阻抗變化識別缺陷，但它對“提離效應”極為敏感。由于支管角焊縫表面凹凸不平，檢測過程中探頭與焊縫表面的距離難以保持穩定，會導致檢測信號嚴重失真，無法準確判斷缺陷的真實情況。

射線檢測（RT）則利用射線衰減差異成像檢測缺陷，但該技術存在諸多局限性：透照方向受結構限制，膠片難以與復雜形狀的焊縫緊密貼合，容易造成影像畸變；同時，射線檢測成本高、檢測周期長，且射線輻射會對檢測人員的身體健康造成損害，無法滿足現場快速檢測的需求。

傳統技術的種種弊端，讓支管角焊縫的表面缺陷檢測成為了工業安全領域的“老大難”問題。而ACFM技術的出現，憑借其獨特的技術優勢，為破解這一難題提供了新的可能。

三、ACFM技術：電磁檢測的“黑科技”原理

交流電磁場檢測（ACFM）是一種基于電磁感應原理的無損檢測技術，專為導電金屬的表面及近表面缺陷檢測而生。與傳統檢測技術相比，它具有非接觸測量、無需耦合劑、對提離不敏感等核心優勢，堪稱支管角焊縫檢測的“量身定制”技術。

其檢測原理看似復雜，實則邏輯清晰：在檢測探頭的激勵線圈中加載特定頻率的正弦交流電，當探頭靠近試件表面時，電磁感應會在試件表面產生均勻分布的感應電流（也稱“渦流”）。如果試件表面不存在缺陷，感應電流會保持均勻流動；一旦存在裂紋等缺陷，由于空氣與金屬的電導率差異巨大，感應電流會被迫沿著裂紋的兩端和底部繞過，這一“繞行”行為會導致缺陷上方的磁場發生畸變，這種磁場畸變具有明確的特征規律：沿裂紋長度方向的磁場分量（Bx）會出現一個明顯的波谷，該波谷的位置對應裂紋的最深處，可用于精準評估裂紋深度；垂直于試件表面的磁場分量（Bz）則會出現兩個正負交替的波峰，這兩個波峰分別對應裂紋的兩個端點，是測量裂紋長度的關鍵依據。正是這種“磁場畸變與缺陷特征一一對應”的特性，讓ACFM技術能夠實現缺陷的定量檢測。而其非接觸式檢測的特點，完美適配了支管角焊縫表面不平整的結構現狀；無需耦合劑的優勢，則大幅提升了現場檢測的便捷性，避免了耦合劑涂抹不均對檢測結果的影響。

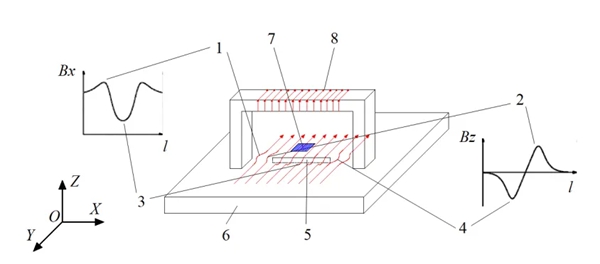

1-電流在裂紋兩端聚集時，Bx出現凸起；2-電流在裂紋尖端順時針旋轉時，Bz出現波峰；3-電流從裂紋底部終過時，Bx出現波谷；4-電流在裂紋尖端逆時針旋轉時，Bz出現波谷；5-缺陷；6-待檢工件；7-傳感器；8-激勵線圈。

圖1 ACFM檢測原理示意圖

四、現場驗證：實戰中彰顯硬實力

為了驗證檢測系統的實際性能，檢測設備采用國產LKACFM-X1型交流電磁場檢測儀，檢測探頭為專用筆式探頭，由雷莫線與儀器相連，ACFM檢測儀如圖2所示。以碳鋼支管角焊縫試件為檢測對象，開展了支管角焊縫驗證試驗。

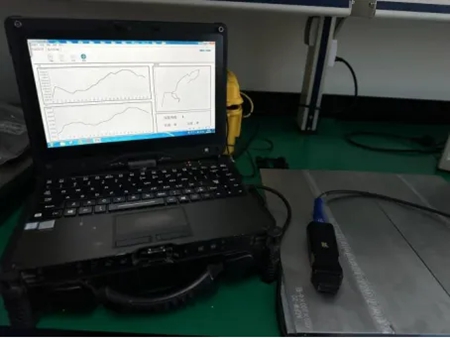

圖2 交流電磁場檢測儀

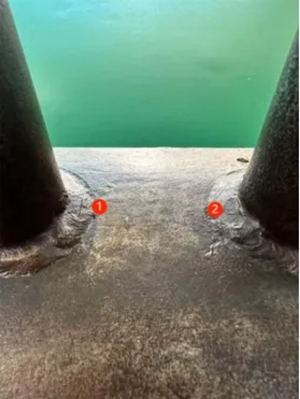

我們在試件上預制了兩個平行于焊縫的人工裂紋：1#裂紋長10mm、深3mm；2#裂紋長5mm、深2mm，兩個裂紋的寬度均為0.2mm，模擬了實際工程中常見的表面裂紋缺陷，如圖3所示。

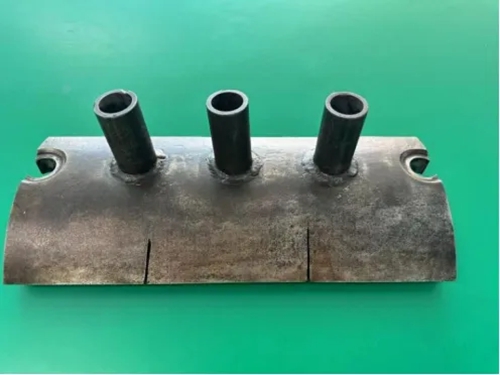

圖3 支管角焊縫試塊

原始采集信號中雖然存在高頻噪聲和探頭抖動帶來的干擾，但經過平滑濾波算法處理后，噪聲基本被完全消除，信號曲線變得平滑穩定；并且存在裂紋的位置，Bx信號清晰呈現出波谷特征，Bz信號則出現了標準的正負交替波峰，與ACFM檢測原理完全吻合，缺陷檢測圖像如4、5所示。

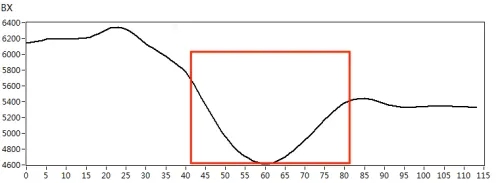

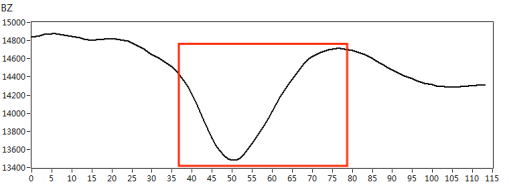

圖4 10mm*3mm缺陷檢測圖像

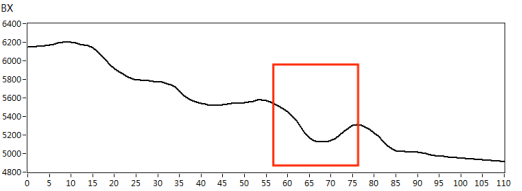

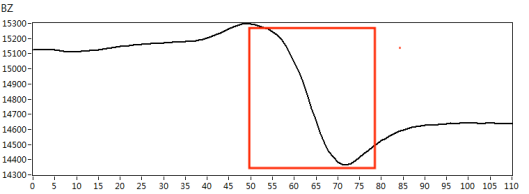

圖5 5mm*2mm缺陷檢測圖像

五、行業意義：為工業安全保駕護航

從安全層面來看，系統能夠精準識別支管角焊縫的表面裂紋等致命缺陷，及時發現潛在安全隱患，避免因焊縫開裂引發的泄漏、爆炸等事故，為管道系統的安全運行提供了可靠保障。對于石油、化工、能源等高危行業而言，這種“早發現、早預警、早處置”的能力，意味著極大的安全效益。

從經濟層面來看，系統的便攜式設計和高效檢測能力，大幅降低了檢測成本和停機時間。傳統檢測技術往往需要長時間停機、搭建復雜檢測工裝，而該系統可實現“即到即檢、檢完即走”，有效減少了因設備停機造成的生產損失；同時，其精準的定量檢測能力，能避免過度維修或維修不足，降低了設備維護成本。

目前，ACFM技術已在特種設備、石油石化、海洋平臺、軌道交通、核電電力等領域得到廣泛應用，如果您所在的單位正面臨支管角焊縫檢測的難題，不妨關注這項“黑科技”檢測系統，讓專業技術為你的生產安全添磚加瓦！工業安全，始于精準檢測，成于精益求精。
