ACFM技術在高溫壓力容器丁字縫檢測中的應用
發布時間：2025-08-19 17:28:07
交流電磁場檢測（簡稱ACFM）技術工作原理是激勵線圈在工件中感應出均勻的交變電流，感應電流在裂紋、腐蝕等缺陷位置產生擾動，電場擾動從而引起空間磁場發生畸變，利用傳感器獲得空間磁場畸變信號，從而實現缺陷的檢測與評估，檢測原理圖如下所示。

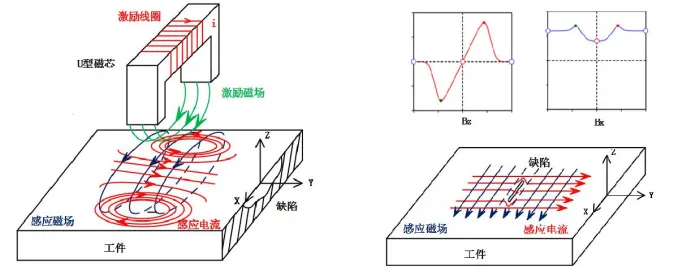

圖1 ACFM檢測原理示意圖
ACFM在丁字縫檢測中的獨特優勢
丁字縫作為壓力容器中縱環焊縫交叉點，應力集中顯著，易發生疲勞裂紋。ACFM技術在此場景的優勢包括：
1.復雜結構適配性
專用弧形探頭設計，貼合法蘭等曲面結構，確保檢測面與壓力容器丁字縫緊密貼合，減少漏檢。
可檢測表面及近表面缺陷（碳鋼深度≤3 mm，不銹鋼≤5 mm），覆蓋丁字縫熱影響區。
探頭提離高度可達10 mm，無需耦合劑或直接接觸工件表面。
對表面粗糙度容忍度高，僅需清除厚重銹蝕或附著物，適用于丁字縫等結構復雜區域。
2.高效在役檢測
對比傳統磁粉檢測（需停機、打磨），ACFM可在工件運行中實施檢測，提高檢測效率。
支持陣列探頭掃描，實現大面積快速覆蓋，適用于儲罐、管道環焊縫等丁字縫密集區域。
搭配專用的高溫探頭，支持 -10℃~350℃ 環境檢測，滿足壓力容器在役溫度需求。
檢測儀器及使用探頭：
