閃光對焊廣泛用于碳鋼棒材連接，但焊接過程易產(chǎn)生裂紋、氣孔、未熔合等缺陷。這些缺陷在服役中受應(yīng)力、腐蝕或疲勞載荷作用可能擴展，引發(fā)結(jié)構(gòu)失效。據(jù)統(tǒng)計，焊接接頭失效導(dǎo)致的工業(yè)損失曾達國民生產(chǎn)總值的5%。傳統(tǒng)破壞性檢測無法滿足工業(yè)現(xiàn)場需求，而無損檢測（NDT）能在不損傷工件的前提下，通過物理手段（聲、光、磁、電等）識別缺陷，成為保障焊接質(zhì)量的核心技術(shù)。

當(dāng)前行業(yè)痛點包括：

漏檢率高：制造階段約35%的容器事故源于焊縫裂紋漏檢；

環(huán)境適應(yīng)性差：碳鋼焊接件需適應(yīng)高溫、腐蝕等復(fù)雜環(huán)境，缺陷在服役中可能擴展；

技術(shù)依賴性強：檢測精度受設(shè)備性能（如超聲波探頭穩(wěn)定性）和人員經(jīng)驗影響顯著。

ACFM（交流電磁場檢測）技術(shù)應(yīng)用于閃光對焊碳鋼棒檢測具有顯著潛力，尤其在高溫、非接觸及表面/近表面缺陷檢測需求場景下優(yōu)勢突出。以下結(jié)合其原理、適用性及限制展開分析。

一、ACFM技術(shù)原理與閃光對焊碳鋼棒的適配性

1.檢測機制
ACFM通過激勵線圈在工件表面感應(yīng)均勻交變電流，當(dāng)電流遇到裂紋、氣孔等缺陷時發(fā)生畸變，引發(fā)空間磁場擾動。通過捕捉磁場分量（Bx、Bz）的畸變特征（如Bx信號的雙峰、Bz信號的極性反轉(zhuǎn)），可定位缺陷并量化其尺寸（長度、深度）。

非接觸優(yōu)勢：最大提離高度達10 mm，可穿透涂層檢測，無需打磨或耦合劑，適應(yīng)閃光對焊的余高和表面不平整。

高溫適應(yīng)性：探頭經(jīng)熱防護設(shè)計后支持350℃以下檢測，滿足焊接后高溫在線檢測需求。

2.碳鋼材料適用性
ACFM對鐵磁性材料（如碳鋼）敏感，檢測深度約3 mm（不銹鋼5 mm，鋁材10 mm），覆蓋閃光對焊常見表面裂紋、未熔合等近表面缺陷。

二、對閃光對焊典型缺陷的檢測能力

關(guān)鍵優(yōu)勢：相比傳統(tǒng)方法（如磁粉MT需打磨、射線RT有輻射），ACFM在效率、安全性上更優(yōu)，尤其適合產(chǎn)線快速篩查。

三、技術(shù)挑戰(zhàn)與應(yīng)對方案

1.焊縫幾何干擾

問題：焊縫余高、焊瘤導(dǎo)致探頭提離不穩(wěn)定，粗糙表面引起噪聲信號。

解決方案：

采用自適應(yīng)探頭（如半包式設(shè)計）貼合焊縫輪廓；

開發(fā)梯度算法過濾余高噪聲，聚焦缺陷特征信號。

2.微小缺陷漏檢

問題：<1 mm的微裂紋或氣孔可能被噪聲掩蓋。

解決方案：

優(yōu)化探頭靈敏度（如高密度單陣列筆式探頭）；

結(jié)合機器學(xué)習(xí)訓(xùn)練缺陷特征庫，提升信噪比。

3.深度量化誤差

問題：裂紋深度反演依賴標(biāo)定曲線，碳鋼材質(zhì)波動可能影響精度。

解決方案：

預(yù)制對比試塊（含不同深度缺陷）建立碳鋼專用校準(zhǔn)模型。

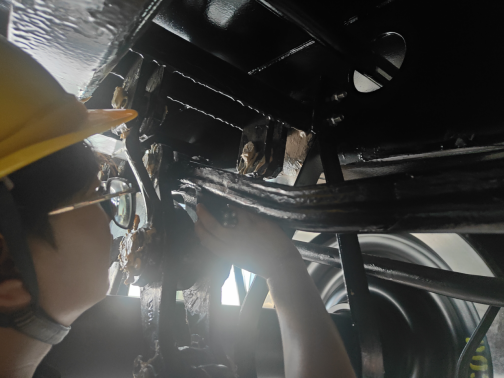

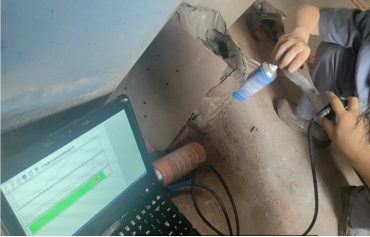

四、應(yīng)用建議

1.場景適配

優(yōu)先采用：高溫在役檢測、帶涂層工件、表面裂紋快速篩查（如核電吊耳焊縫6、管道閥門1）。

聯(lián)合檢測：對內(nèi)部缺陷（如深埋氣孔），需結(jié)合UT或RT進行全厚度覆蓋38。

2.工藝優(yōu)化

結(jié)論

ACFM技術(shù)對閃光對焊碳鋼棒的表面及近表面缺陷（≤3 mm）具備高效檢測能力，尤其適用于高溫、帶涂層、無需打磨的工況。其局限性（如深內(nèi)部缺陷檢出難）可通過多技術(shù)融合（如ACFM+UT或RT）和智能算法優(yōu)化彌補。在核能、化工管道等高風(fēng)險領(lǐng)域已成功應(yīng)用，是提升閃光對焊碳鋼棒質(zhì)檢效率的優(yōu)選方案。

實施提示：初應(yīng)用時建議針對具體工件材質(zhì)與焊縫形貌開展試塊標(biāo)定，以降低誤報率。
